Mainboard Colorful Battle-AX B760M-Plus D5 V20
Vượt qua 200 quy trình kiểm tra độ bền nghiêm ngặt thương hiệu Colorful đã cho ra mắt sản phẩm mainboard Colorful Battle-AX B760M-Plus D5 V20 với sức chống chịu bền bỉ cùng hiệu năng mạnh mẽ cam kết sẽ là một khung sườn vững chắc để chiếc máy tính của bạn hoạt động tối ưu.
Thiết kế thời thượng
Sử dụng sắc đen tối giản làm tông màu chủ đạo, chiếc mainboard Colorful Battle-AX B760M-Plus D5 V20 được lòng nhiều người nhờ ngoại hình hiện đại, chuyên nghiệp. Nhiều lá tản nhiệt kim loại được lắp xung quanh tăng cường khả năng tản nhiệt cho máy. Kích thước trung bình M-ATX, 245 mm x 245 mm tương thích cao với nhiều loại case máy.

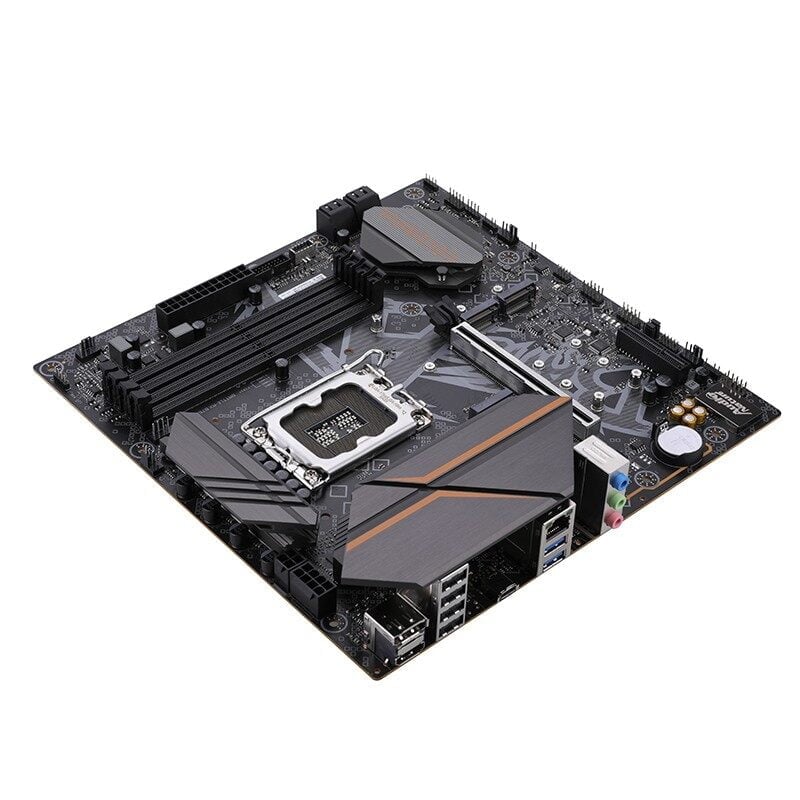

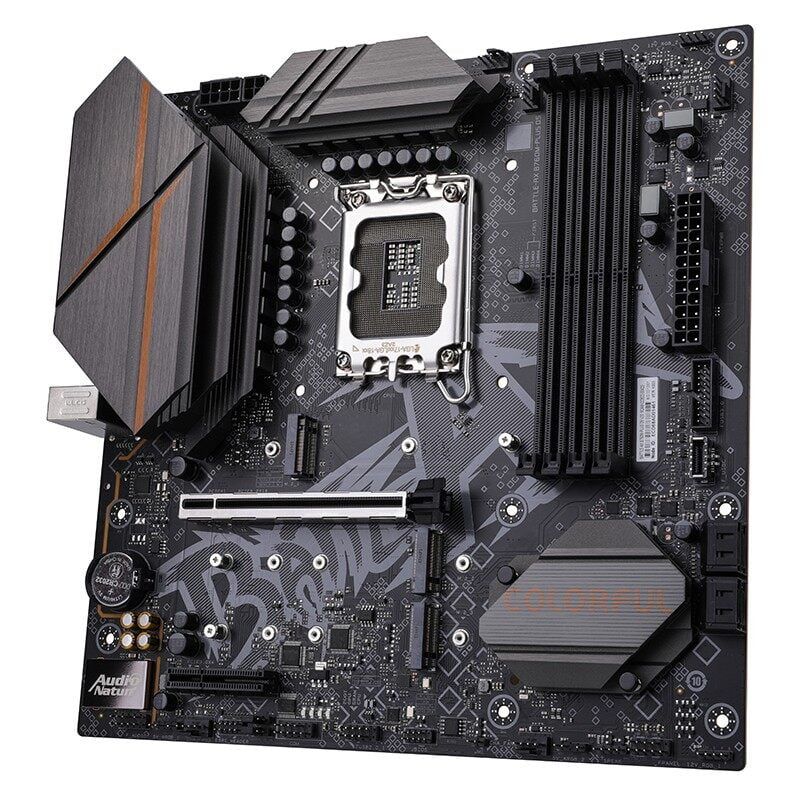

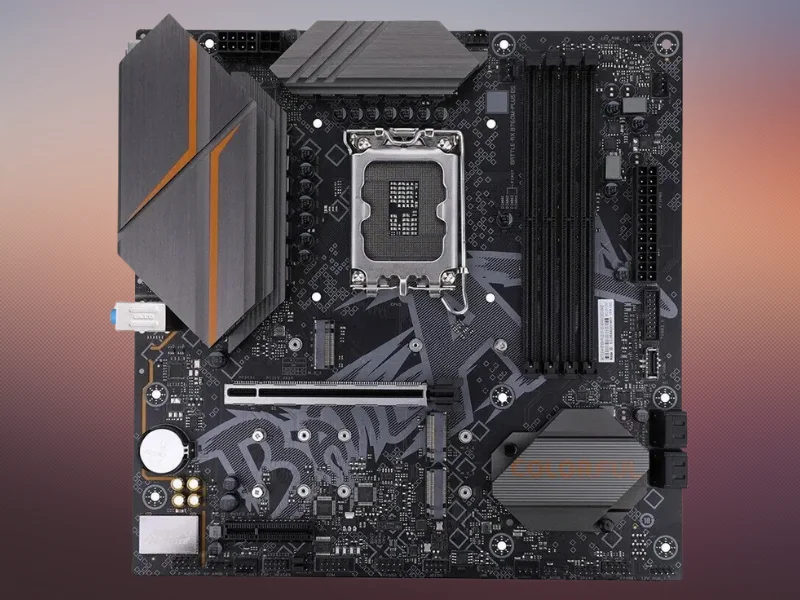

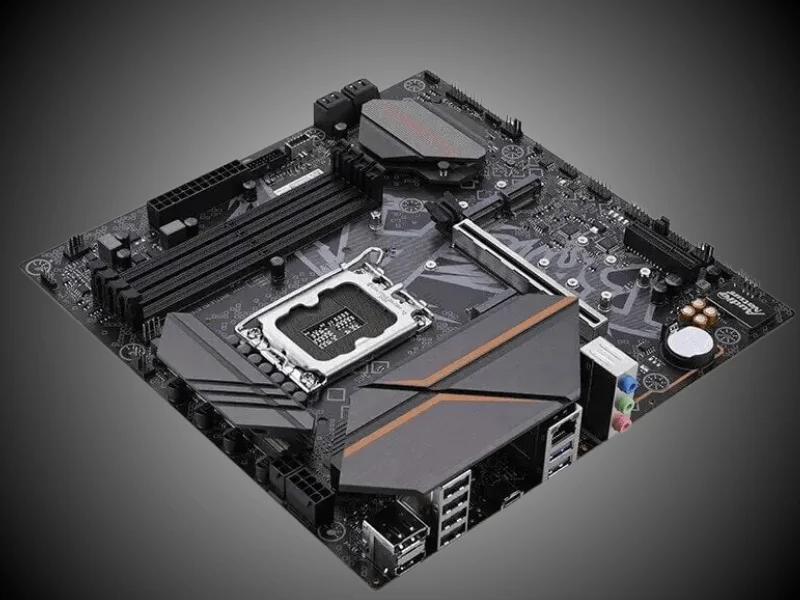

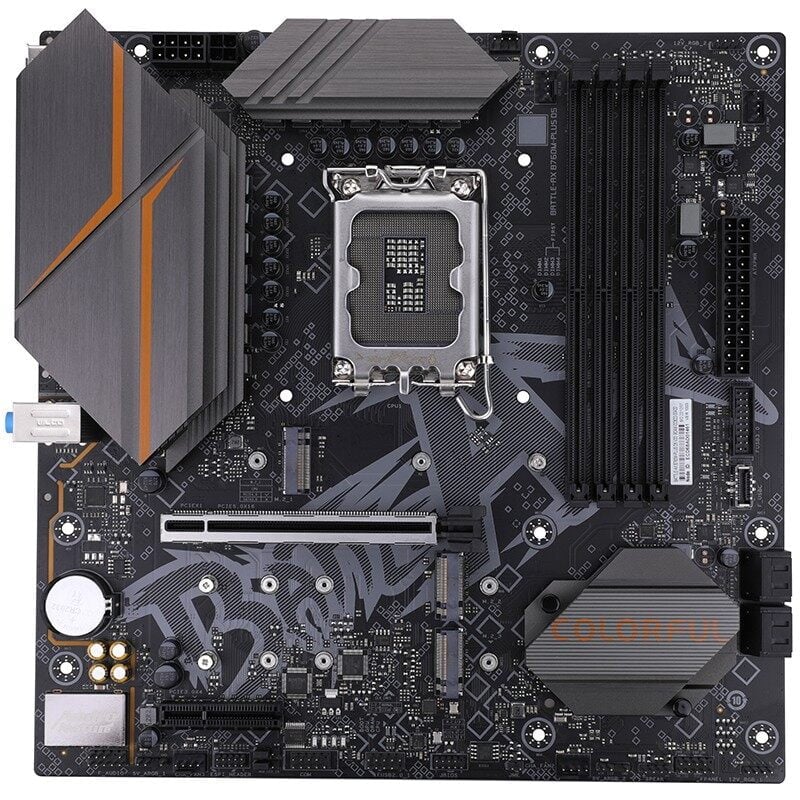

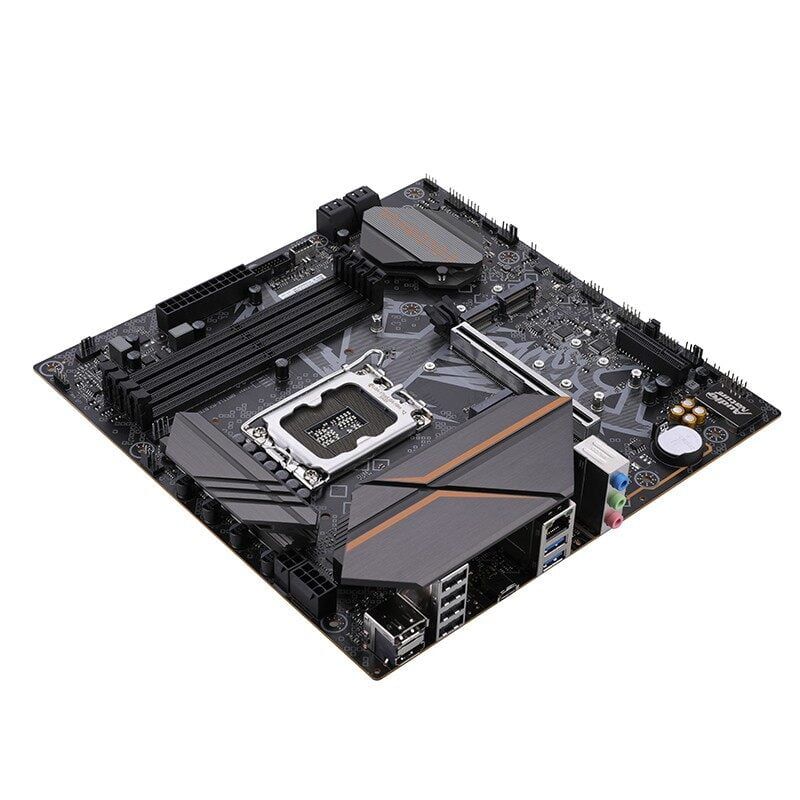

Tổng quan thiết kế mainboard Colorful Battle-AX B760M-Plus D5 V20
Khả năng hỗ trợ
Mainboard Colorful Battle-AX B760M-Plus D5 V20 hỗ trợ dòng bộ xử lý Intel Core thế hệ 13 và 12 sử dụng chuẩn socket LGA 1700.
Bộ nhớ RAM:
- – 4 khe DIMM hỗ trợ bộ nhớ RAM DDR5 với dung lượng tối đa 128 GB (1 khe DIMM hỗ trợ dung lượng bộ nhớ tối đa 32 GB)
- – Xung hoạt động DDR5 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4800 MHz memory
- – Hỗ trợ công nghệ ép xung Intel Extreme Memory Profile (XMP)
- – Hỗ trợ bộ nhớ kênh đôi DDR5 6400 MHz (OC)
Gồm 3 khe M.2 và 4 cổng SATA 6Gb/s:
- – Khe M.2_ 1: hỗ trợ ổ cứng SSD M.2 2242/ 2280 (PCIe 4.0 x4, băng thông PCI trên CPU)
- – M.2_ 2: hỗ trợ ổ cứng SSD M.2 2242/ 2260/ 2280 (PCIe 4.0 x4, băng thông kết nối PCH)
- – M.2_ 3: hỗ trợ ổ cứng SSD M.2 2242/ 2260/ 2280 (PCIe 4.0 x4, băng thông kết nối PCH)
Mainboard Colorful Battle-AX B760M-Plus D5 V20 còn hỗ trợ thêm 2 khe mở rộng:
- – 1 PCIe 5.0 x16
- – 1 PCIe 3.0 x4

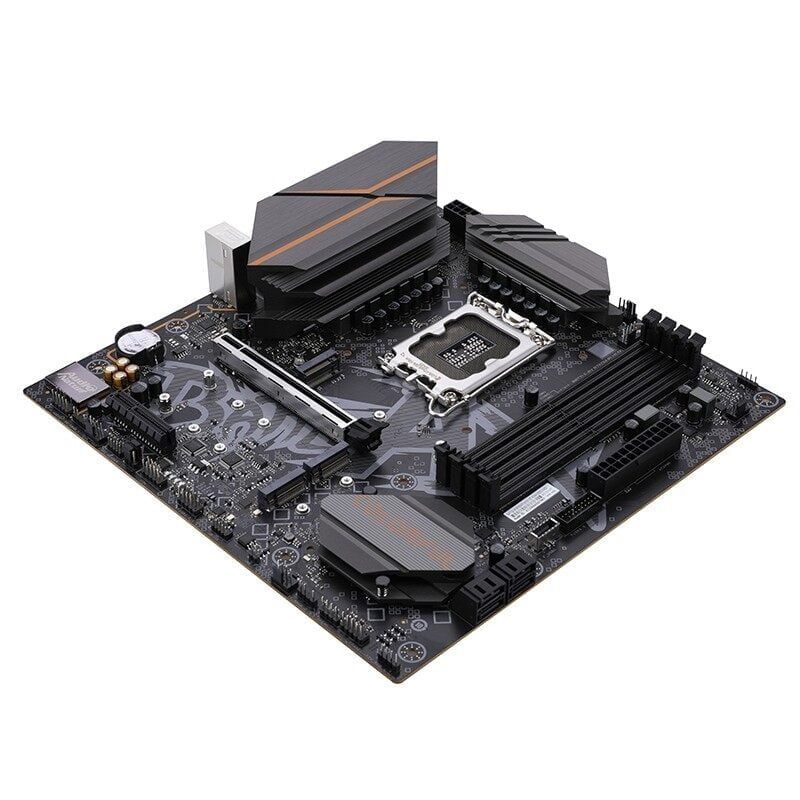

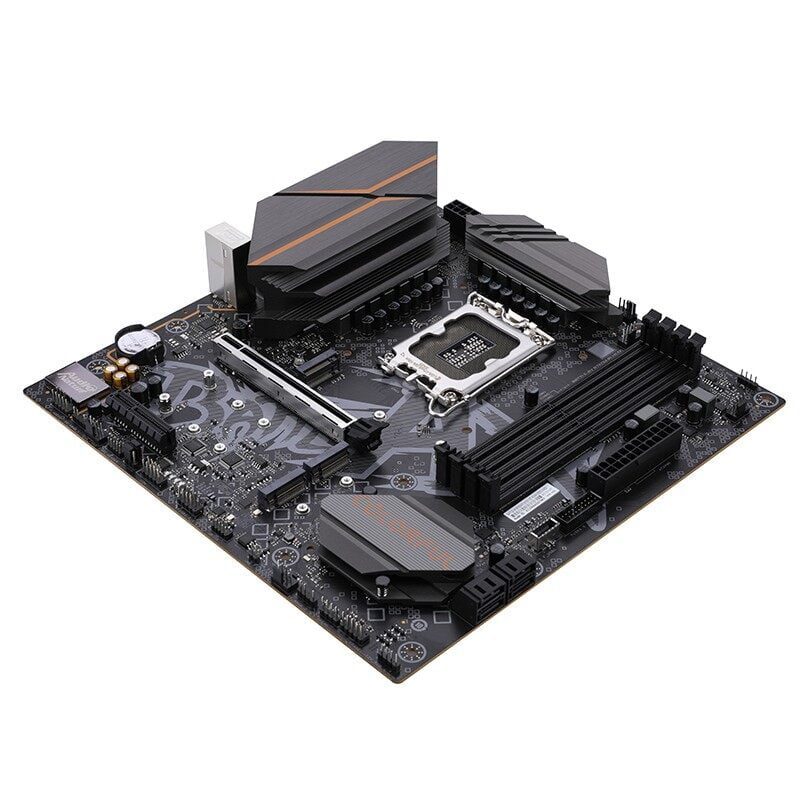

Mainboard Colorful Battle-AX B760M-Plus D5 V20 hỗ trợ nâng cấp tốt
Khả năng kết nối đa dạng

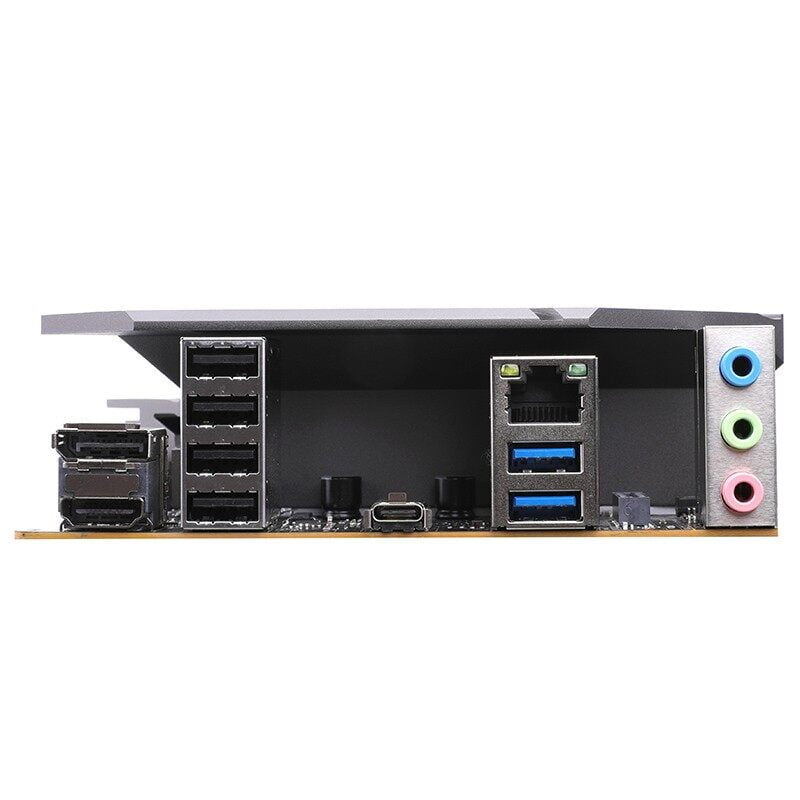

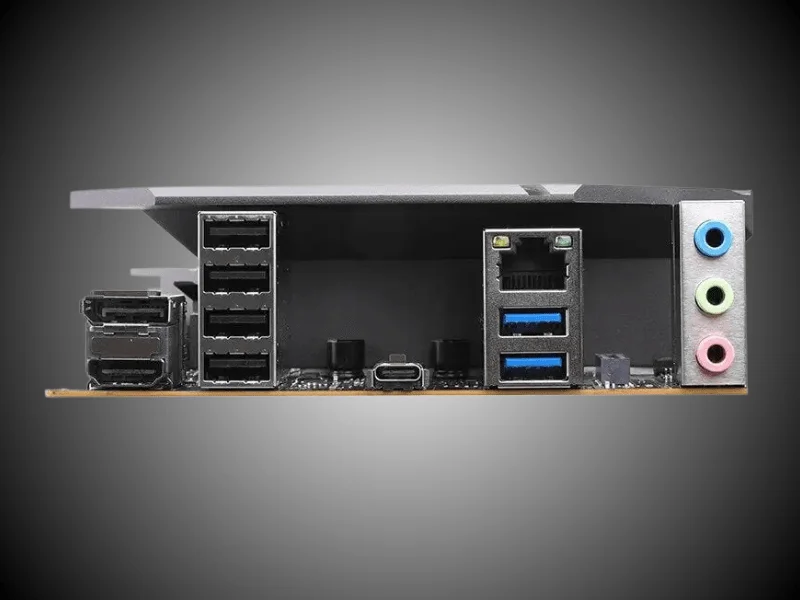

Các cổng ngoại vi:
- – 4 USB 2.0
- – 2 USB 3.2 Gen 1 Type-A
- – 1 USB 3.2 Gen 2 Type-C
- – 1 DisplayPort 1.2, hỗ trợ xuất hình 4K 60Hz
- – 1 HDMI 2.0, hỗ trợ xuất hình 4K 60Hz
- – 1 LAN Gigabit 2.5G
- – 3 cổng âm thanh (input/ output/ microphone)
Trên bo mạch chủ:
- – 1 chân nguồn quạt CPU
- – 3 chân nguồn quạt hệ thống
- – 1 chân nguồn bơm hệ thống tản nhiệt nước
- – 1 chân USB 2.0 hỗ trợ mở rộng 2 cổng USB 2.0 Type-A
- – 1 chân USB 3.2 Gen 1 hỗ trợ mở rộng 2 cổng USB 3.2 Gen 1 Type-A
- – 1 chân USB 3.2 Gen 1 Type-C hỗ trợ mở rộng 1 USB 3.2 Gen 1 Type-C
- – 2 chân nguồn 5V 3-pin ARGB
- – 2 chân nguồn 12V 4-pin RGB
- – 1 chân cổng âm thanh trên thùng máy tính
- – 1 nút nguồn, reset và đèn báo tình trạng hoạt động HDD trên thùng máy tính
- – 1 chân loa báo lỗi bo mạch chủ
- – 1 chân jum clear CMOS
- – 1 chân cổng Serial Port
- – 1 chân BIOS burner
- – 1 chân card diagnostic
- – 1 chân jump bảo vệ ghi ME
- – 1 chân jump điều khiển hiệu ứng đèn RGB
Bên cạnh đó mainboard Colorful Battle-AX B760M-Plus D5 V20 còn hỗ trợ kết nối chip âm thanh 5.1 kênh và RTL8125 2.5 Gbit.
THÔNG SỐ KỸ THUẬT
| Dòng bo mạch chủ | BATTLE-AX series |
| Chipset | Intel B760 |
| Bộ xử lý (CPU) | Hỗ trợ dòng bộ xử lý Intel Core thế hệ 13 và 12 sử dụng chuẩn socket LGA 1700 (* Truy cập vào website www.colorful.cn để cập nhật danh sách các dòng CPU hỗ trợ mới nhất) |
| Bộ nhớ RAM | – 4 khe DIMM hỗ trợ bộ nhớ RAM DDR5 với dung lượng tối đa 128 GB (1 khe DIMM hỗ trợ dung lượng bộ nhớ tối đa 32 GB) – Xung hoạt động DDR5 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4800 MHz memory – Hỗ trợ công nghệ ép xung Intel Extreme Memory Profile (XMP) – Hỗ trợ bộ nhớ kênh đôi (* Truy cập vào website www.colorful.cn để cập nhật danh sách bộ nhớ RAM tương thích) |
| Cổng giao tiếp ổ cứng | Gồm 3 khe M.2 và 4 cổng SATA 6Gb/s – Khe M.2_ 1: hỗ trợ ổ cứng SSD M.2 2242/ 2280 (PCIe 4.0 x4, băng thông PCI trên CPU) – M.2_ 2: hỗ trợ ổ cứng SSD M.2 2242/ 2260/ 2280 (PCIe 4.0 x4, băng thông kết nối PCH) – M.2_ 3: hỗ trợ ổ cứng SSD M.2 2242/ 2260/ 2280 (PCIe 4.0 x4, băng thông kết nối PCH) |
| Cổng kết nối I/O | Mặt sau bo mạch chủ: – 4 USB 2.0 – 2 USB 3.2 Gen 1 Type-A – 1 USB 3.2 Gen 2 Type-C – 1 DisplayPort 1.2, hỗ trợ xuất hình 4K 60Hz – 1 HDMI 2.0, hỗ trợ xuất hình 4K 60Hz – 1 LAN Gigabit 2.5G – 3 cổng âm thanh (input/ output/ microphone) Trên bo mạch chủ: – 1 chân nguồn quạt CPU – 3 chân nguồn quạt hệ thống – 1 chân nguồn bơm hệ thống tản nhiệt nước – 1 chân USB 2.0 hỗ trợ mở rộng 2 cổng USB 2.0 Type-A – 1 chân USB 3.2 Gen 1 hỗ trợ mở rộng 2 cổng USB 3.2 Gen 1 Type-A – 1 chân USB 3.2 Gen 1 Type-C hỗ trợ mở rộng 1 USB 3.2 Gen 1 Type-C – 2 chân nguồn 5V 3-pin ARGB – 2 chân nguồn 12V 4-pin RGB – 1 chân cổng âm thanh trên thùng máy tính – 1 nút nguồn, reset và đèn báo tình trạng hoạt động HDD trên thùng máy tính – 1 chân loa báo lỗi bo mạch chủ – 1 jum clear CMOS – 1 chân cổng Serial Port – 1 chân BIOS burner – 1 card diagnostic – 1 jump bảo vệ ghi ME – 1 jump điều khiển hiệu ứng đèn RGB |
| Khe mở rộng | 1 PCIe 5.0 x16 1 PCIe 3.0 x4 |
| BIOS | 128M UEFI, hỗ trợ đa ngôn ngữ |
| Quản lý điện nguồn | Hỗ trợ S3, S4, network S5 wake-up, tắt/ mở nguồn |
| Màn hình thông tin hệ thống | Điều khiển tốc độ quạt CPU, tốc độ quạt hệ thống(Fan1 hỗ trợ điều khiển trực tiếp, điều khiển cùng lúc Fan2 và Fan3), thông tin nhiệt độ CPU, nhiệt độ hệ thống và điện thế sử dụng. |
| LAN | RTL8125 2.5 Gbit |
| Audio | chip âm thanh 5.1 kênh |
| Kích thước | M-ATX 245 mm x 245 mm |
